تكوين الكابل والبيانات الفنية
يعد نوع الكابل ومواصفات المقطع-العرضي والطول والجهد والتيار والملحقات والوزن الإجمالي من العوامل المهمة عند تحديد تكوين البكرة المناسب. توفر البيانات التالية مجموعات الكابلات المتاحة والأرقام المقابلة.
| مُكَمِّلات | مواصفات الكابل (مم²) | طول الكابل (م) | فولت (الخامس) | أمبير (أ) | الوزن (كجم) | الوزن (كجم) | الرقم المقابل |
|---|---|---|---|---|---|---|---|
| كابل، المكونات، المقبس | 3+1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| كابل (بدون قابس ومقبس) | 3+2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| كابل، المكونات، المقبس | 3+1.5 | 15 | 220 | 10 | 12 | 9 | 2 |
| كابل (بدون قابس ومقبس) | 3+1.5+1 | 12 | 380 | 10 | 12 | 9 | 2 |
| كابل (بدون قابس ومقبس) | 3×2.5+1×1.5 | 12 | 380 | 16 | 12 | 9 | 2 |
| كابل الإشارة | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| كابل (بدون قابس ومقبس) | 3×2.5+1×1.5 | 15 | 380 | 16 | 22 | 16 | 3 |
| كابل (بدون قابس ومقبس) | 3×4+1×2.5 | 15 | 380 | 20 | 23 | 16 | 3 |
| كابل (بدون قابس ومقبس) | 3×2.5+1×1.5 | 21 | 380 | 16 | 27 | 19 | 4 |
| كابل (بدون قابس ومقبس) | 3×6+1×1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| كابل (بدون قابس ومقبس) | 5+2.5 | 15 | 380 | 16 | 26 | 19 | 4 |
| كابل (بدون قابس ومقبس) | 3×6+2×4 | 15 | 380 | 30 | 29 | 19 | 4 |
| كابل (بدون قابس ومقبس) | 12+1.5 | 15 | -- | -- | 10 | 26 | 4 |
| كابل الشبكة | -- | 20 | -- | -- | -- | 20 | 4 |
| كابل (بدون قابس ومقبس) | 3×2.5+1×1.5 | 30 | 380 | 16 | 34 | 23 | 5 |
| كابل (بدون قابس ومقبس) | 3×6+1×4 | 23 | 380 | 30 | 36 | 23 | 5 |
| كابل (بدون قابس ومقبس) | 3×6+1×4 | 25 | 380 | 30 | 37 | 23 | 5 |
| كابل (بدون قابس ومقبس) | 3×6+2×4 | 20 | 380 | 30 | 36 | 23 | 5 |
| كابل الشبكة | -- | 30 | -- | -- | -- | 24 | 5 |
| كابل (بدون قابس ومقبس) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| كابل (بدون قابس ومقبس) | 5+10 | 20 | 380 | 30 | 64 | 37 | 7 |
| كابل، شعلة لحام | 1×75 | 15 | 90 | 400 | 382 | 367 | 0472 |
| كابل، شعلة لحام | 1×75 | 23 | 90 | 400 | 6441 | - | - |
| كابل مسطح، الكابل غير مرفق | 13+4 | 13 | -- | 20 | 5050 | 4705 | 97630 |
| كابل (بدون قابس ومقبس) | 36+2 | 470 | 380 | 30 | 6040 | 5824 | 60536 |
ملحوظة: يتم الاحتفاظ بعمودي الوزن كما هو منصوص عليه في البيانات الفنية الأصلية. يتم أيضًا الاحتفاظ بالأرقام المقابلة وقيم نمط الأبعاد- دون إعادة تفسير. يرجى التأكد من المعنى المقصود لهذه الحقول مع المورد أو الرسم الفني قبل نشرها كمواصفات الأبعاد.
مبدأ التشغيل القائم على الربيع-

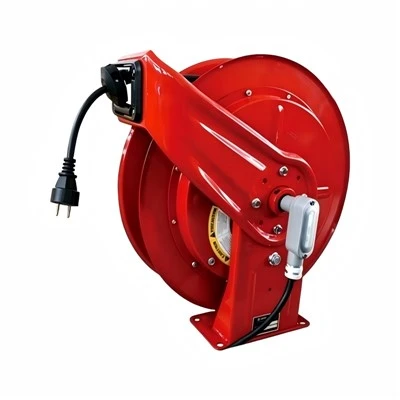

تستخدم بكرة الكابلات الكهربائية ذات الزنبرك الطاقة الميكانيكية المخزنة للمساعدة في سحب الكابل.
عندما يتم سحب الكابل للخارج، تدور البكرة ويتراكم التوتر في الزنبرك الداخلي. بمجرد تحرير الكابل، يقوم الزنبرك بتحريك البكرة في الاتجاه المعاكس، مما يعيد الكابل إلى موضعه المخزن.
يمكن فهم دورة التشغيل على النحو التالي:
سحب ← تمديد ← استخدام ← تحرير ← سحب ← تخزين
مبدأ التشغيل الميكانيكي هذا يجعل البكرة مناسبة لبيئات العمل حيث تحتاج الكابلات الكهربائية إلى تمديدها وإعادتها بشكل متكرر.
إدارة الكابلات لمناطق العمل
يمكن للكابلات الكهربائية السائبة أن تشغل مساحة أرضية وتجعل تنظيم مناطق العمل أكثر صعوبة. توفر البكرة القابلة للسحب موقعًا مخصصًا لتخزين الكابلات مع السماح للمشغل بالوصول إلى طول الكابل المطلوب.
الوصول إلى العمل قابل للتعديل
يمكن للمشغل تمديد الكابل من موضعه المخزن باتجاه منطقة العمل. يعتمد الوصول المطلوب على طول الكابل المحدد وموضع التثبيت.
إرجاع الكابل تلقائيًا
بعد تحرير الكابل، تساعد آلية الزنبرك في إعادته إلى البكرة. وهذا يقلل من لف الكابل اليدوي أثناء التشغيل الروتيني.
انخفاض الكابلات فضفاضة
يظل الكابل غير المستخدم ملفوفًا حول البكرة بدلاً من تركه عبر محطة العمل أو الأرضية أو منطقة المعدات.
تخزين الكابلات المركزية
تقوم البكرة بإنشاء نقطة تخزين ثابتة للكابل الكهربائي، والتي يمكنها تبسيط تنظيم الكابل حول المعدات المستخدمة بشكل متكرر.
خيارات التكوين الكهربائي
تغطي البيانات المتاحة تكوينات متعددة للكابلات الكهربائية، بدءًا من تطبيقات كابلات إشارة الجهد المنخفض-ووصولاً إلى تكوينات كابلات اللحام ذات التيار العالي-.
تشمل الأمثلة ضمن المواصفات المتوفرة ما يلي:
- • كابل إشارة 24 فولت بقوة 3 أمبير
- • تكوينات 220 فولت مع 10 أمبير
- • تكوينات 380 فولت مع 10 أمبير، و16 أمبير، و20 أمبير، و30 أمبير
- • كابل لحام 90 فولت بقوة 400 أمبير
- • تكوينات كابل الشبكة بدون جهد أو تيار محدد
هذه القيم خاصة بالتكوين- ولا يجب التعامل معها على أنها تصنيف كهربائي عالمي لكل بكرة. يجب مطابقة متطلبات الكابل والجهد والتيار والموصل والتطبيق قبل الطلب.
طول الكابل ومسافة العمل
طول الكابل يحدد المدى الذي يمكن أن يصل إليه التوصيل الكهربائي من نقطة تركيب البكرة.
تتضمن التكوينات المتوفرة أطوال كابل تتراوح من 9 أمتار إلى 70 مترًا، اعتمادًا على نوع الكابل والتكوين المقابل.
| طول الكابل | تكوينات المثال |
|---|---|
| 9 m | تكوينات كابل 220 فولت |
| 12 m | 380 فولت وتكوينات كابل الإشارة |
| 13 m | تكوين الكابل المسطح |
| 15 m | تكوينات متعددة لكابلات الطاقة واللحام |
| 20 m | التكوينات المتعلقة بالشبكة والطاقة واللحام-. |
| 21 m | كابل كهرباء 380 فولت |
| 23 m | كابل لحام وكابل 380 فولت |
| 25 m | كابل كهرباء 380 فولت |
| 30 m | كابل كهرباء وشبكة 380 فولت |
| 70 m | كابل كهرباء 380 فولت |
تتطلب تكوينات الكابلات الأطول سعة بكرة مناسبة ويجب تقييمها مع قطر الكابل ووزنه ومتطلبات التشغيل.
الملحقات وخيارات الكابلات
تتضمن التكوينات المتوفرة العديد من ترتيبات الملحقات. يتم توفير بعض الإدخالات مع كل من الكابل والقابس/المقبس، بينما يتم إدراج البعض الآخر ككابل بدون قابس ومقبس.
تشمل الخيارات المتوفرة ما يلي:
- • كابل مع قابس ومقبس
- • كابل بدون قابس ومقبس
- • كابل الإشارة
- • كابل الشبكة
- • كابل لحام مع شعلة لحام
- • كابل مسطح بدون كابل مرفق
يجب أن يتوافق اختيار الملحقات مع المعدات التي يتم توصيلها والتركيب المقصود.
اعتبارات التركيب والتركيب
يؤثر موضع التركيب على كيفية تمديد الكابل وإعادته. قبل التثبيت، يجب تقييم موضع البكرة فيما يتعلق بالمشغل والمعدات المتصلة ومساحة العمل المتاحة.
تشمل الاعتبارات المهمة ما يلي:
- • سطح التركيب والدعم
- • اتجاه خروج الكابل
- • مسافة العمل المطلوبة
- • المعدات المحيطة
- • مسار حركة الكابل
- • الوصول للتفتيش والصيانة
يجب وضع البكرة بحيث يمكن للكابل التحرك بشكل طبيعي أثناء التشغيل دون تدخل غير ضروري من الهياكل المحيطة.
التطبيقات
يمكن استخدام بكرة الكابلات الكهربائية ذات الزنبرك في البيئات التي تحتاج إلى الوصول إلى الكابلات الكهربائية بشكل متكرر وإعادتها إلى موضع تخزين محدد.
محطات العمل الصناعية
يمكن لعمال الإنتاج الوصول إلى الطاقة الكهربائية للأدوات أو المعدات مع الحفاظ على تنظيم الكابلات غير المستخدمة.
مناطق الصيانة
غالبًا ما تنتقل فرق الصيانة بين مواقع المعدات المختلفة. يمكن أن يوفر ترتيب الكابل القابل للسحب نقطة اتصال ملائمة داخل منطقة عمل محددة.
ورش العمل
يمكن لورش العمل التي تستخدم الأدوات الكهربائية بشكل متكرر استخدام بكرات الكابلات لتقليل الكابلات السائبة حول المقاعد ومناطق العمل.
تطبيقات اللحام
تتضمن المواصفات المتوفرة تكوينات كابلات اللحام المقدرة بـ 90 فولت و400 أمبير، بأطوال كابلات تبلغ 15 مترًا و23 مترًا. يمكن اعتبار هذه التكوينات لتطبيقات معدات اللحام المتوافقة.
مجالات الآلات والمعدات
يمكن أيضًا دمج بكرات الكابلات حول الآلات أو المعدات التي تحتاج إلى تمديد الكابلات الكهربائية أثناء التشغيل وتخزينها بعد ذلك.
دليل اختيار الكابل
يتطلب تحديد التكوين الصحيح معلومات كهربائية وميكانيكية.
1. تأكد من الحمل الكهربائي
تحقق من الجهد والتيار المطلوبين للجهاز قبل تحديد تكوين الكابل.
2. تحديد مواصفات الكابل
تأكد من مواصفات المقطع العرضي للكابل-وترتيب الموصل المطلوب.
3. تحديد الطول المطلوب
قم بقياس المسافة بين موضع البكرة وأبعد نقطة عمل متوقعة.
4. تحقق من سعة البكرة
يجب أن يتوافق قطر الكابل وطوله ووزنه مع سعة البكرة المحددة.
5. تأكيد الملحقات
حدد ما إذا كان التطبيق يتطلب قابسًا أو مقبسًا أو شعلة لحام أو ترتيب اتصال آخر.
6. مراجعة بيئة العمل
ضع في اعتبارك موقع التثبيت، وتكرار حركة الكابل، ومساحة التثبيت المتاحة، والمعدات المحيطة.
نقاط الصيانة والتشغيل
يساعد الفحص الروتيني في تحديد المشاكل الميكانيكية أو الكابلات قبل أن تؤثر على التشغيل العادي.
تشمل نقاط التفتيش الموصى بها ما يلي:
- • سطح الكابل وحالة العزل
- • حالة التوصيل والمقبس
- • حالة لف الكابل
- • سلوك عودة الربيع
- • السكن بكرة
- • مكونات التركيب
- • التوصيلات الكهربائية
يجب استخدام الكابل ضمن الشروط الكهربائية والميكانيكية المحددة له. يجب فحص الكابلات أو الموصلات التالفة أو حركة البكرة غير الطبيعية قبل مواصلة الاستخدام.
التكوين لتصنيع المعدات الأصلية وأوامر المشروع
قد تتطلب الآلات والأنظمة الكهربائية المختلفة مجموعات مختلفة من الكابلات. ولهذا السبب، يجب أن تبدأ عملية شراء المشروع بالمعلومات الفنية الكاملة بدلاً من اختيار بكرة بناءً على طول الكابل فقط.
يمكن للمشترين توفير:
- • مواصفات الكابل
- • طول الكابل المطلوب
- • الجهد االكهربى
- • حاضِر
- • متطلبات الموصل
- • طريقة التثبيت
- • بيئة العمل
- • الكمية المطلوبة
- • معلومات المعدات أو الرسومات
يمكن مراجعة هذه المعلومات لتحديد التكوين المناسب من النطاق الفني المتاح.
فحوصات التصنيع والجودة
بعد تأكيد التكوين، يمكن متابعة الإنتاج وفقًا لمتطلبات الكابلات والبكرة المحددة.
- • التأكيد الفني:تتم مراجعة مواصفات الكابل وطوله ومتطلباته الكهربائية وملحقاته ومعلومات التثبيت.
- • إعداد المكون:يتم إعداد مكونات البكرة المطلوبة والكابلات والموصلات والملحقات المحددة الأخرى وفقًا للتكوين المؤكد.
- • حَشد:يتم تجميع الكابل والمكونات المرتبطة به بآلية البكرة حسب المتطلبات المعتمدة.
- • التفتيش الوظيفي:يتم فحص التجميع النهائي للتأكد من لف الكابل وسلوك التراجع وحالة التجميع والمتطلبات الأخرى المتفق عليها.
- • التعبئة النهائية:يتم إعداد المنتجات للشحن وفقًا لكمية الطلب ومتطلبات النقل.
تضمن مراقبة الجودة الصارمة اتساق المنتج مع أوامر الشراء المتكررة.
لماذا نستخدم التصميم-الربيعي؟
توفر الآلية التي يحركها الزنبرك- طريقة عملية لإدارة الكابلات التي يتم تمديدها وتخزينها بشكل متكرر. بدلاً من لف الكابل بالكامل يدويًا بعد كل عملية، يساعد الزنبرك الداخلي في حركة العودة.
يمكن أن يساعد التصميم في توفير:
- • التراجع التلقائي للكابل
- • تخزين الكابلات المحددة
- • وصول عمل أكثر مرونة
- • تقليل الكابلات السائبة حول المعدات
- • سهولة الوصول للعمليات المتكررة
تعتمد الملاءمة الفعلية على مطابقة البكرة للكابل الكهربائي وظروف العمل الخاصة بالتطبيق.
معلومات المشتريات
تغطي التكوينات المتوفرة مواصفات الكابلات المختلفة وأطوالها وتقييماتها الكهربائية وملحقاتها والأرقام المقابلة لها. وهذا يوفر للمشترين العديد من الخيارات عند تحديد بكرة للمعدات الكهربائية أو التطبيقات الصناعية.
للحصول على عرض الأسعار، يوصى بتوفير مواصفات الكابل المطلوبة والطول والجهد والتيار والملحقات والكمية ومعلومات التثبيت. عندما يتضمن التطبيق معدات لحام، أو تكامل الآلات، أو غيرها من الأنظمة الكهربائية المتخصصة، يمكن أيضًا توفير الرسومات الفنية أو معلومات المعدات لمراجعة التكوين.
التعليمات
ما المقصود ببكرة الكابلات الكهربائية-المدارة بنابض؟
إنه جهاز لتخزين وإدارة الكابلات يستخدم آلية زنبركية للمساعدة في سحب الكابل الكهربائي بعد تمديده.
ما هي أطوال الكابلات المتاحة؟
تتضمن البيانات الفنية المرفقة تكوينات من 9 أمتار إلى 70 مترًا، اعتمادًا على نوع الكابل والتكوين المقابل.
ما هي التقييمات الكهربائية المدرجة؟
تتضمن البيانات المقدمة تكوينات 24 فولت، و220 فولت، و380 فولت، و90 فولت، مع قيم تيار تتراوح من 3 أمبير إلى 400 أمبير اعتمادًا على تطبيق الكابل.
هل المقابس والمآخذ متضمنة؟
يتم إدراج بعض التكوينات مع الكابل والقابس والمقبس، بينما يتم تحديد التكوينات الأخرى ككابل بدون قابس ومقبس. ينبغي تأكيد تكوين الملحقات المطلوبة عند الطلب.
هل تتوفر تكوينات كابل اللحام؟
نعم. تتضمن البيانات المقدمة كابل لحام مع شعلة لحام، باستخدام مواصفات الكابل 1×75، بتكوينات 90 فولت و400 أمبير بطول 15 مترًا و23 مترًا.
هل يمكن تكوين كابل الشبكة؟
يتم تضمين تكوينات كابل الشبكة في البيانات الفنية المرفقة، بأطوال 20 مترًا و30 مترًا. يظهر الجهد والتيار على أنهما غير محددين لهذه الإدخالات.
كيف يجب أن أختار التكوين؟
تأكد أولاً من مواصفات الكابل والطول المطلوب والجهد والتيار والملحقات وظروف التثبيت وبيئة التطبيق أولاً. يمكن بعد ذلك مطابقة هذه التفاصيل مع تكوينات البكرة المتاحة.
