أبعاد بكرة الكابل حسب الموديل
هيكل البكرة متوفر بسبعة أحجام مرقمة، مع وجود اختلافات في الأبعاد بين مجموعات النماذج. تستخدم الموديلات من 1 إلى 3 فتحات تثبيت بقاعدة مقاس 8.7 مم، بينما تستخدم الموديلات من 4 إلى 7 فتحات تثبيت مقاس 13.1 مم. توفر الأبعاد أدناه قياسات A–E الأساسية لاختيار تكوين مناسب للبكرة.
الموديلات 1–3 الأبعاد (فتحات تركيب القاعدة: 8.7 مم)
| لا. | أ (مم) | ب (مم) | ج (مم) | د (مم) | ه (مم) |
|---|---|---|---|---|---|
| 1 | 283 | 283 | 203 | 64 | 190 |
| 2 | 333 | 333 | 462 | 203 | 364 |
| 3 | 248 | 340 | 544 | 0 | 245 |
الموديلات من 4 إلى 6 الأبعاد (فتحات تثبيت القاعدة: 13.1 ملم)
| لا. | أ (مم) | ب (مم) | ج (مم) | د (مم) | ه (مم) |
|---|---|---|---|---|---|
| 4 | 196 | 224 | 285 | 281 | 98 |
| 5 | 198 | 198 | 483 | 348 | 31 |
| 6 | 98 | 198 | 528 | 528 | 198 |
أبعاد الموديل 7 (فتحات تركيب القاعدة: 13.1 ملم)
| لا. | أ (مم) | ب (مم) | ج (مم) | د (مم) | ه (مم) |
|---|---|---|---|---|---|
| 7 | 610 | 645 | 254 | 600 | 152 |
تكوين الكابلات والكهرباء
تستوعب مجموعة بكرات الكابلات إنشاءات كابلات مختلفة بدلاً من تكوين كهربائي ثابت واحد. تتضمن المواصفات المتوفرة خيارات 220 فولت و380 فولت و24 فولت و400 فولت، بينما تمتد التصنيفات الحالية عبر تكوينات مختلفة للكابلات والبكرات.
تشمل ترتيبات الكابلات ما يلي:
تتضمن خيارات حجم الكابل المدرجة في جدول المواصفات تكوينات مثل 3×1.5، 3×2.5، 3×4، 3×6+1.5، 3×6+2، 5×10، 6×1 و12×1.5 مم²، بالإضافة إلى أحجام كابلات اللحام المحددة.
جدول مواصفات بكرة الكابل الكامل
يجمع الجدول التالي معلومات الكابلات المرفقة والمعلومات الكهربائية والأبعاد والوزن. تشير الشرطة إلى أن المعلمة المقابلة لا تنطبق على هذا التكوين.
| مُكَمِّلات | حجم الكابل (مم²) | طول الكابل (م) | الجهد (الخامس) | الحالي (أ) | الوزن مع الكابل (كجم) | الوزن بدون الكابل (كجم) | رقم الحجم |
|---|---|---|---|---|---|---|---|
| كابل مع التوصيل والمقبس | 3×1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| كابل (بدون قابس/مقبس) | 3×2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| كابل مع التوصيل والمقبس | 3×1.5 | 15 | 380 | 10 | 12 | 9 | 2 |
| كابل (بدون قابس/مقبس) | 3×1.5+1 | 12 | 380 | 16 | 12 | 9 | 2 |
| كابل (بدون قابس/مقبس) | 3×2.5+1 | 12 | 380 | 16 | 12 | 9 | 2 |
| كابل الإشارة | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| كابل (بدون قابس/مقبس) | 3×2.5+1.5 | 15 | 380 | 20 | 20 | 16 | 3 |
| كابل (بدون قابس/مقبس) | 3×4+1.5 | 15 | 380 | 20 | 20 | 16 | 3 |
| كابل (بدون قابس/مقبس) | 3×2.5+1.5 | 21 | 380 | 27 | 27 | 19 | 4 |
| كابل (بدون قابس/مقبس) | 3×6+1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| كابل (بدون قابس/مقبس) | 3×4 | 15 | 380 | 30 | 27 | 19 | 4 |
| كابل (بدون قابس/مقبس) | 3×6+2.4 | 15 | - | 26 | 26 | 19 | 4 |
| كابل (بدون قابس/مقبس) | 12×1.5 | 15 | - | 29 | 26 | 19 | 4 |
| كابل الشبكة | - | 15 | - | - | 20 | 19 | 4 |
| كابل (بدون قابس/مقبس) | 3×2.5+1.5 | 20 | 380 | 16 | 34 | 23 | 5 |
| كابل (بدون قابس/مقبس) | 3×6+1.5 | 30 | 380 | 30 | 36 | 23 | 5 |
| كابل (بدون قابس/مقبس) | 3×6+1.5 | 30 | 380 | 30 | 36 | 23 | 5 |
| كابل (بدون قابس/مقبس) | 3×6+2 | 30 | 380 | 30 | 36 | 23 | 5 |
| كابل الشبكة | - | 20 | - | - | 24 | 23 | 5 |
| كابل (بدون قابس/مقبس) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| كابل (بدون قابس/مقبس) | 5×10 | 30 | 380 | 60 | 60 | 64 | 670-472-667 |
| كابل لحام مع الشعلة | 1×75 | 90 | 400 | 40 | - | 61 | - |
| كابل ماكينة اللحام | 1×75 | 13 | - | 430 | 40 | - | 61 |
| كابل مسطح (بكرة فقط) | 13 | -4 | - | - | - | 50 | 470-597-630 |
طول الكابل والحجم واختيار الوزن
عند اختيار تكوين البكرة، يجب مراعاة طول الكابل وحجم الموصل بالإضافة إلى الجهد والتيار المطلوبين. يتضمن النطاق المتوفر تكوينات أقصر بطول 9 أمتار بالإضافة إلى أطوال كابل تبلغ 12 مترًا و15 مترًا و20 مترًا و21 مترًا و30 مترًا و70 مترًا و90 مترًا.
تختلف أيضًا تركيبات الكابلات المدرجة بشكل كبير، بدءًا من الكابلات الأصغر حجمًا-متعددة الموصلات وحتى تكوينات كابلات اللحام مقاس 5×10 مم² و1×75 مم². يتغير وزن البكرة وفقًا للكابل المحدد وحجم البكرة، لذلك يجب التحقق من الوزن مع الكابل عند التخطيط للمعالجة أو التثبيت.
خيارات التوصيل والمقبس والكابلات الخاصة
تشتمل مواصفات بكرات الكابلات على العديد من خيارات الاتصال وتنسيق الكابلات-. يتم توفير بعض التكوينات مع قابس ومقبس، بينما يتم إدراج تكوينات أخرى بدون هذه المكونات. وينبغي تأكيد هذا التمييز عند إعداد تكوين المعدات.
تشمل الخيارات المتخصصة في البيانات المقدمة ما يلي:
تسمح هذه الخيارات بمطابقة مواصفات البكرة مع نوع الكابل المطلوب للمعدات المقصودة.

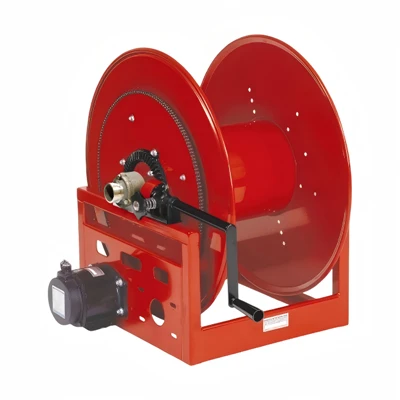

محرك-بكرة كابل مدفوعة
يتوفر أيضًا التكوين الذي يحركه المحرك- للتطبيقات التي تتطلب الترتيب الذي يحركه المحرك المحدد-.
| مُكَمِّلات | حجم الكابل (مم²) | طول الكابل (م) | الجهد (الخامس) | الحالي (أ) | الوزن مع الكابل (كجم) | الوزن بدون الكابل (كجم) | رقم الحجم |
|---|---|---|---|---|---|---|---|
| كابل (بدون قابس/مقبس) | 3×6+2.4 | 70 | 380 | 30 | 60 | 40 | S82-460-536 |
يستخدم هذا التكوين كابل 3×6+2.4 مم²، مع طول كابل مدرج يبلغ 70 مترًا، وبجهد 380 فولت و30 أمبير. وتعطي المواصفات المرفقة وزنًا يبلغ 60 كجم مع الكابل و40 كجم بدون كابل.
أبعاد التركيب والتركيب
يختلف تكوين تركيب بكرات الكابلات وفقًا لرقم الطراز. تستخدم الموديلات من 1 إلى 3 فتحات تثبيت بقاعدة مقاس 8.7 مم، بينما تستخدم الموديلات من 4 إلى 7 فتحات تثبيت بقاعدة مقاس 13.1 مم.
قبل التثبيت، يجب التحقق من الأبعاد التالية مقابل موضع التثبيت المتاح:
بالنسبة للتكوينات الأكبر، يجب مراعاة اختلاف الأبعاد بين مجموعات النماذج بدلاً من اختيار بكرة وفقًا لطول الكابل فقط.
دليل الاختيار لتكوينات الكابلات المختلفة
يمكن تنظيم تحديد التكوين المناسب وفقًا لمتطلبات الكابل الفعلية بدلاً من رقم البكرة وحده.
1. ابدأ بنوع الكابل
حدد ما إذا كان التطبيق يتطلب كابلًا قياسيًا أو كابل إشارة أو كابل شبكة أو كابل لحام أو بكرة مقدمة بدون كابل.
2. تأكد من حجم الكابل
تحقق من ترتيب الموصل المطلوب والمقطع العرضي للكابل-، مثل 3×1.5، 3×2.5، 3×6+1.5 أو أحجام كابلات اللحام المدرجة.
3. تحقق من طول الكابل
قم بمطابقة طول العمل المطلوب مع التكوينات المتاحة من 9 إلى 90 مترًا الموضحة في بيانات المواصفات.
4. التحقق من المعلمات الكهربائية
تأكد من الجهد والتيار المدرجين للتكوين المحدد قبل الانتهاء من النموذج.
5. قارن أبعاد البكرة
استخدم جداول الأبعاد A–E للتحقق مما إذا كانت البكرة المحددة تناسب مساحة التثبيت المخطط لها.
6. تحقق من التركيب والوزن
تأكد من قطر فتحة التثبيت-المناسبة وخذ في الاعتبار الوزن المجهز للكابل-عند التخطيط للتركيب والتعامل.
لماذا يوفر نطاق بكرة الكابل هذا خيارات تكوين متعددة
تغطي مجموعة بكرات الكابلات مجموعة واسعة من مجموعات الكابلات والبكرات، مما يجعل اختيار الطراز يعتمد في المقام الأول على مطابقة المعلمات التقنية المتوفرة مع التثبيت المطلوب.
أحجام بكرة متعددة
توفر سبعة تكوينات نموذجية مرقمة أبعادًا مختلفة من A إلى E.
أطوال الكابلات المختلفة
تتراوح الخيارات من تكوينات الكابلات القصيرة إلى كابل اللحام بطول 90 مترًا.
العديد من التقييمات الكهربائية
تتضمن البيانات المتوفرة تكوينات 24 فولت و220 فولت و380 فولت و400 فولت.
التقييمات الحالية المختلفة
تغطي التكوينات المدرجة المستويات الحالية المختلفة، بما في ذلك ما يصل إلى 60 أمبير في الجدول القياسي المرفق.
أنواع الكابلات الخاصة
يتم تضمين الإشارة والشبكة واللحام وتكوينات الكابلات المسطحة.
محرك -خيار مدفوع
يتوفر تكوين منفصل يعمل بمحرك-بكابل بطول 70 مترًا.
الأسئلة المتداولة
ما هي أطوال الكابلات المتاحة؟
تتضمن المواصفات المرفقة أطوال الكابلات من 9 أمتار إلى 90 مترًا، اعتمادًا على نوع الكابل وتكوين الطراز.
ما هي خيارات الجهد المدرجة؟
يتضمن جدول المواصفات تكوينات 24 فولت و220 فولت و380 فولت و400 فولت. لا تحتوي بعض تكوينات الكابلات على قيمة جهد مدرجة.
هل جميع الموديلات مزودة بقابس ومقبس؟
لا، بعض التكوينات مدرجة ككابل مزود بقابس ومقبس، بينما يتم إدراج البعض الآخر على وجه التحديد ككابل بدون قابس/مقبس.
ما هي أحجام فتحات التثبيت-المستخدمة؟
تستخدم الموديلات من 1 إلى 3 فتحات تثبيت بقاعدة مقاس 8.7 مم، بينما تستخدم الموديلات من 4 إلى 7 فتحات تثبيت بقاعدة مقاس 13.1 مم.
هل تتوفر تكوينات الإشارة وكابل الشبكة؟
نعم. تتضمن المواصفات المتوفرة تكوين كابل إشارة مقاس 6 × 1 مم² وتكوينات كابل شبكة بطول 15 مترًا و20 مترًا.
هل تتوفر خيارات كابلات اللحام؟
نعم. يتضمن جدول المواصفات كابل لحام مع شعلة وكابل آلة لحام، وكلاهما يعتمد على تكوين الكابل 1×75 مم² المدرج.
هل يتوفر إصدار يعمل بمحرك-؟
نعم. تستخدم مواصفات المحرك المصاحب- كابل 3×6+2.4 مم²، طول الكابل 70 مترًا، 380 فولت، 30 أمبير، مع وزن مدرج يبلغ 60 كجم مع الكابل.
