اقرأ المواصفات من الخرطوم إلى الخارج
يعد الخرطوم أحد أكثر نقاط البداية المفيدة عند مراجعة التكوينات المتاحة.
تحتوي البيانات المقدمة على ثلاث مجموعات أبعاد للخرطوم:
| القطر الداخلي | القطر الخارجي |
|---|---|
| 13 ملم | 19 ملم |
| 19 ملم | 30 ملم |
| 25 ملم | 35 ملم |
يتم إقران هذه الأبعاد بأحجام توصيل وأطوال خرطوم مختلفة.
أصغر خرطوم مدرج هو 13 × 19 ملم، بينما الأكبر هو 25 × 35 ملم. التكوين الوسيط هو 19 × 30 ملم.
يعد هذا التقدم مفيدًا عند مقارنة المتطلبات المادية لأنظمة الخراطيم المختلفة قبل النظر في أبعاد البكرة.
الطول يغير مدى الوصول إلى العمل
يتم تضمين ثلاثة أطوال خرطوم في المواصفات المرفقة:
15 م، 23 م، 30 م.
- • يظهر خيار 30 م مع تكوين خرطوم 13 × 19 مم.
- • يتوفر الطول 15 مترًا بخرطوم مقاس 19 × 30 مم و25 × 35 مم.
- • تم إدراج خيار 23 م مع خرطوم 19 × 30 مم.
يجب مراعاة طول الخرطوم وفقًا للمسافة بين موضع البكرة الثابت ونقطة التشغيل المقصودة. يوفر الخرطوم الأطول مدى عمل مختلفًا، ولكنه يحتاج أيضًا إلى أن يتم استيعابه من خلال تكوين البكرة المقابل.
الضغط ودرجة الحرارة هما نقطتا اختيار منفصلتان
تحدد البيانات المقدمة ثلاثة مستويات ضغط قصوى:
- • 37 بار
- • 38 بار
- • 42 بار
يرتبط أعلى ضغط مدرج بتكوين خرطوم 25 × 35 مم.
يتم تحديد درجة الحرارة بشكل منفصل، مع درجة حرارة قصوى تبلغ 99 درجة.
ولا ينبغي التعامل مع هاتين القيمتين كمؤشرات قابلة للتبديل. يرتبط الضغط بمتطلبات الضغط لنظام الخرطوم، بينما تحدد درجة الحرارة الحد الأعلى لدرجة الحرارة المعلنة.
| تكوين خرطوم | طول الخرطوم | أقصى ضغط |
|---|---|---|
| 13 × 19 ملم | 30 m | 37 بار |
| 19 × 30 ملم | 15 m | 37 بار |
| 19 × 30 ملم | 23 m | 38 بار |
| 25 × 35 ملم | 15 m | 42 بار |
يجب تأكيد التكوين الدقيق مقابل المواصفات الكاملة قبل الشراء.
أبعاد الاتصال اتبع التكوين
وتعطي معلومات معاهدة عدم انتشار الأسلحة النووية تمييزًا واضحًا آخر بين الإصدارات المتاحة.
- • بالنسبة للخرطوم مقاس 13 × 19 مم، تحتوي البكرة على مخرج أنثى 1/2 NPT ومدخل ذكر 1/2 NPT.
- • بالنسبة للخرطوم مقاس 19 × 30 مم، يبلغ حجم كلا التوصيلين 3/4 NPT.
- • بالنسبة للخرطوم مقاس 25 × 35 مم تزيد التوصيلات إلى 1 NPT.
| حجم خرطوم | مَنفَذ | مدخل |
|---|---|---|
| 13 × 19 ملم | 1/2 معاهدة حظر الانتشار النووي أنثى | 1/2 معاهدة حظر الانتشار النووي ذكر |
| 19 × 30 ملم | 3/4 معاهدة حظر الانتشار النووي أنثى | 3/4 معاهدة حظر الانتشار النووي ذكر |
| 25 × 35 ملم | 1 معاهدة حظر الانتشار النووي أنثى | 1 معاهدة حظر الانتشار النووي ذكر |
بالنسبة للاستبدال أو التثبيت الجديد، يجب التحقق من تفاصيل الاتصال هذه مقابل أنبوب التزاوج أو واجهة المعدات.

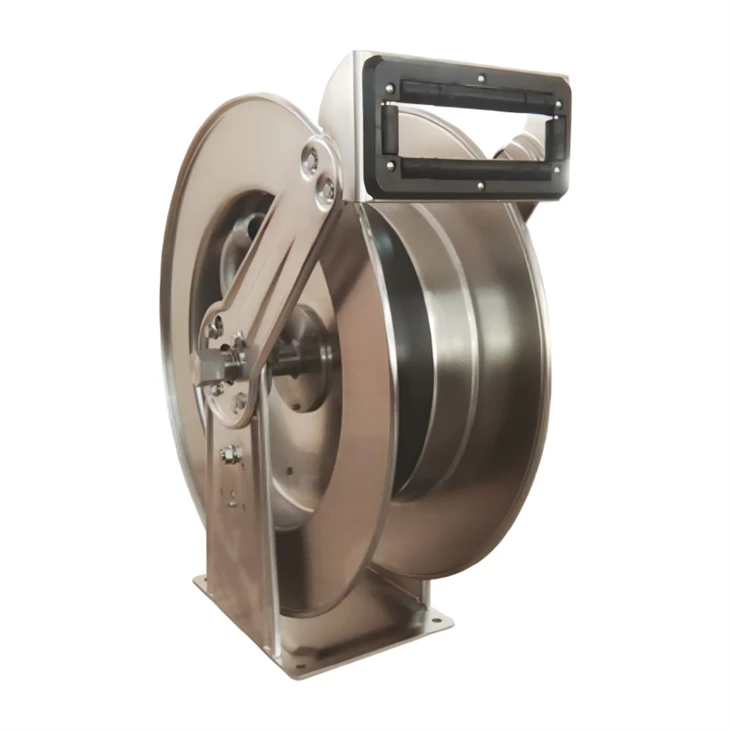

بناء بكرة خرطوم غير القابل للصدأ في منطقة العمل
تصبح مادة البكرة ذات صلة بمجرد وضع الجهاز في بيئة التشغيل الفعلية الخاصة به.
تتمتع محطة الخراطيم القريبة من أنشطة الغسيل أو المناطق الرطبة أو المعدات التي يتم تنظيفها بشكل متكرر بظروف محيطة مختلفة عن تلك الموجودة في غرفة تخزين جافة.
ولذلك يمكن أخذ الفولاذ المقاوم للصدأ في الاعتبار عندما يحتاج هيكل البكرة المكشوف إلى أن يتناسب مع بيئة العمل حيث تشكل الرطوبة والتنظيف الروتيني جزءًا من التشغيل العادي.
لا يزال يتعين تقييم المادة جنبًا إلى جنب مع درجة حرارة التشغيل والضغط ومواصفات الخرطوم وظروف التثبيت. لا يحدد اختيار المواد في حد ذاته ما إذا كان التكوين مناسبًا لنظام خرطوم معين.
الإصدارات ثلاثية الأبعاد
تحدد معلومات الرسم المرفقة ثلاثة أرقام للحجم.
| رقم الحجم | أ (مم) | ب (مم) | ج (مم) | د (مم) | ه (مم) | واو (مم) |
|---|---|---|---|---|---|---|
| 1 | 645 | 610 | 254 | 152 | 267 | 206 |
| 2 | 645 | 610 | 267 | 200 | 330 | 264 |
| 3 | 645 | 610 | 267 | 200 | 400 | 264 |
يظل A وB عند 645 ملم و610 ملم على التوالي في جميع الإصدارات الثلاثة.
تحدث التغييرات في مراجع الأبعاد المتبقية.
- • الحجم رقم. 1 يحتوي على أصغر الأبعاد المدرجة C وD وE وF.
- • الحجم رقم. 2 يزيد C وD إلى 267 مم و200 مم، مع E عند 330 مم وF عند 264 مم.
- • الحجم رقم. 3 يحافظ على قيم C وD وF بنفس قيم الحجم رقم. 2 ولكنه يزيد E إلى 400 ملم.
يجب التحقق من هذه الأبعاد مقابل مساحة التثبيت المتاحة قبل تحديد الحجم المقابل.
المواصفات الفنية الكاملة
يحتفظ الجدول التالي بالبيانات المقدمة، بما في ذلك السجلات المتكررة بقيم وزن مختلفة.
| الوزن (كجم) | أقصى ضغط (بار) | القطر الداخلي للخرطوم (مم) | القطر الخارجي للخرطوم (مم) | بكرة منفذ NPT أنثى الموضوع | بكرة مدخل NPT ذكر الموضوع | طول الخرطوم (م) | رقم الحجم |
|---|---|---|---|---|---|---|---|
| 15 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 16 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 15 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 17 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 23 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 23 | 38 | 19 | 30 | 3/4 | 3/4 | 23 | 2 |
| 210 | 38 | 19 | 30 | 3/4 | 3/4 | 23 | 2 |
| 19 | 42 | 25 | 35 | 1 | 1 | 15 | 3 |
| 35 | 42 | 25 | 35 | 1 | 1 | 15 | 3 |
أقصى درجة حرارة: 99 درجة
لم يتم دمج الصفوف المتكررة أو حساب متوسطها لأن المصدر المتوفر يحتوي على قيم وزن منفصلة.
ماذا تعني الأرقام للتثبيت
يمكن الاطلاع على المواصفات في ثلاث طبقات.
- • الطبقة الأولى خرطوم -:يحدد القطر الداخلي والخارجي أبعاد الخرطوم الأساسية.
- • اتصال النظام - بالطبقة الثانية:يحدد منفذ ومدخل NPT ترتيب الاتصال.
- • التثبيت المادي للطبقة الثالثة -:يحدد رقم الحجم والأبعاد A–F المساحة المطلوبة لتجميع البكرة.
وهذا يعني أن طلب عرض الأسعار يجب أن يحتوي بشكل مثالي على كل من متطلبات التشغيل ومتطلبات التثبيت الفعلي.
على سبيل المثال، تحديد "خرطوم 30 مترًا" فقط لا يحدد التكوين الكامل. لا يزال يتعين تحديد قطر الخرطوم والضغط وحجم التوصيل وأبعاد البكرة القابلة للتطبيق.
أمثلة التكوين من النطاق المتوفر
13 × 19 مم / 30 م
يستخدم هذا المزيج أصغر قطر خرطوم مدرج وأطول طول خرطوم موفر. الحد الأقصى للضغط هو 37 بار والوصلات 1/2 NPT.
19 × 30 مم / 15 م
يستخدم هذا التكوين حجم الخرطوم المتوسط بخرطوم بطول 15 مترًا. الحد الأقصى للضغط المدرج هو 37 بار وحجم الاتصال هو 3/4 NPT.
19 × 30 ملم / 23 م
وهنا تبقى أبعاد الخرطوم 19 × 30 مم، في حين يزيد الطول إلى 23 م. الحد الأقصى للضغط المذكور هو 38 بار.
25 × 35 مم / 15 م
هذا هو البعد الأكبر للخرطوم في البيانات المتوفرة. وهي مدرجة بطول خرطوم 15 مترًا وضغط أقصى 42 بار ووصلات NPT واحدة. يتم أخذ هذه الأمثلة مباشرة من بيانات التكوين المتوفرة بدلاً من إنشاء مجموعات إضافية.
بكرة خرطوم غير قابلة للصدأ لتوريد معدات مكافحة الحرائق
يقع المنتج ضمن نطاق تصنيع معدات مكافحة الحرائق الأوسع في شركة Ningbo Xinhao Fire Fighting Equipment Co., Ltd.
وبحسب الصفحة الرسمية للشركة، تأسست شركة Xinhao Fire في عام 2016 وتقوم بتصنيع طفايات الحريق ومعدات مكافحة الحرائق. تشمل مجموعة منتجاتها خراطيم الحريق، وبكرات خراطيم الحريق، وخزائن خراطيم الحريق، وشاشات الحريق، وصمامات صنبور الحريق، وفوهات الحريق، وغيرها من معدات الحماية من الحرائق.
وتذكر الشركة أن مرافقها الإنتاجية تشمل 8 ماكينات سحب عميق، 1 ماكينة سحب عميق أوتوماتيكية، 6 ماكينات لحام، خط إنتاج دهان، خط إنتاج تعبئة، معدات معالجة الأسطح، 3 ماكينات اختبار هيدروليكي وضغط الهواء، معدات تلميع، ومعدات حدادة.
تصف معلومات "نبذة عنا" أيضًا عملية الإنتاج والتوزيع التي يدعمها موظفون إداريون وفنيون من ذوي الخبرة في مجال الحماية من الحرائق، إلى جانب -إدارة الجودة وعمليات ما بعد-البيع. تذكر الشركة أن منتجاتها اجتازت شهادة نظام الجودة ISO9001-وأنها حصلت على شهادة اعتماد نوع الجودة الصادرة عن وزارة الأمن العام الصينية لتقييم مطابقة منتجات الحماية من الحرائق.
تكون هذه الخلفية ذات صلة عندما يتم شراء بكرة الخرطوم كجزء من برنامج أوسع لمعدات الحماية من الحرائق وليس كمكون معزول.
اختيار التكوين دون التخمين
يمكن أن تتبع مراجعة المواصفات العملية هذا التسلسل:
1. حدد الخرطوم
تأكد من القطر الداخلي والقطر الخارجي والطول المطلوب.
2. التحقق من حدود التشغيل
قارن الضغط ودرجة الحرارة المطلوبة مع نطاق الضغط المرفق الذي يبلغ 37-42 بار ودرجة الحرارة القصوى 99 درجة.
3. قم بتأكيد الاتصالات
تحقق مما إذا كانت 1/2 أو 3/4 أو 1 NPT تتطابق مع النظام الحالي.
4. حجز مساحة التثبيت
استخدم رقم الحجم المطبق والأبعاد A–F للتحقق من المساحة المتوفرة.
5. قم بتأكيد السجل الدقيق
نظرًا لأن بعض الصفوف المتوفرة لها أوزان مختلفة وفقًا لمواصفات مشابهة، فيجب تأكيد التكوين المحدد قبل الإنتاج أو الشراء.
التعليمات
ما هي درجة الحرارة القصوى؟
المواصفات المرفقة تعطي درجة حرارة قصوى تبلغ 99 درجة.
ما هو أعلى ضغط مدرج؟
أعلى ضغط أقصى في البيانات المقدمة هو 42 بار.
ما هي أحجام الخراطيم المتوفرة؟
تتضمن التكوينات المتوفرة 13 × 19 مم، 19 × 30 مم، و25 × 35 مم، على أساس القطر الداخلي × القطر الخارجي.
ما هي أطوال الخرطوم المذكورة؟
أطوال الخرطوم المتوفرة هي 15 م، 23 م، و30 م.
ما هي أحجام اتصال NPT المتوفرة؟
الأحجام المدرجة هي 1/2 NPT، و3/4 NPT، و1 NPT، مع تكوينات منفذ أنثى ومدخل ذكر.
ما هي الأحجام المادية المتاحة؟
يتم توفير ثلاثة أرقام الحجم. يتم إدراج أبعادها A-F في جدول الأبعاد، حيث A عند 645 ملم و B عند 610 ملم في جميع الإصدارات الثلاثة.
